Микшерный пульт Roland V-02HD

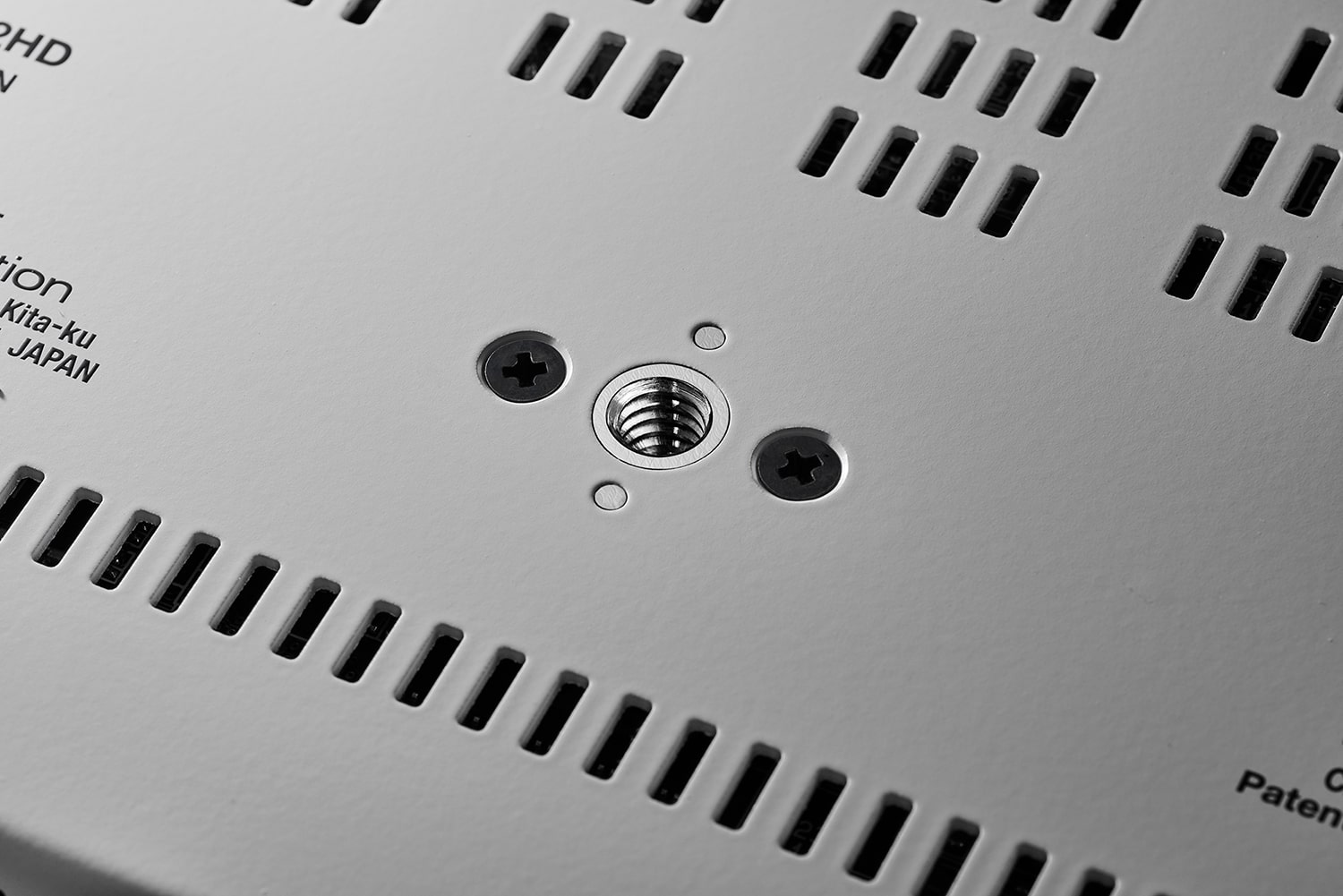

V-02HD — микрокоммутатор, который спокойно помещается в кофр для камеры или другого аналогичного оборудования. V-02HD, разработанный для интеграции в типичный процесс видеопроизводства, оборудован стандартным монтажным узлом, который предусматривает его установку на треногу, чтобы устройство "не мешалось под ногами". Малый вес обуславливает успешное применение видеокоммутатора в мобильных приложениях, особенно если доукомплектовать его внешним источником питания для проведения длительных сессий записи на природе.
Много функций, одно устройство
Две камеры / удобство работы оператора
Малочисленный состав съемочной группы, ограниченный бюджет и сжатые сроки превращают съемку с помощью двух камер в кошмар, даже если этим процессом руководит опытный оператор. Запись или потоковое вещание с помощью ориентированного на работу живьем коммутатора позволяют продемонстрировать клиенту результат сразу же, а V-02HD — сделать это быстро, легко и гибко, не ставя неразрешимых проблем перед оператором.

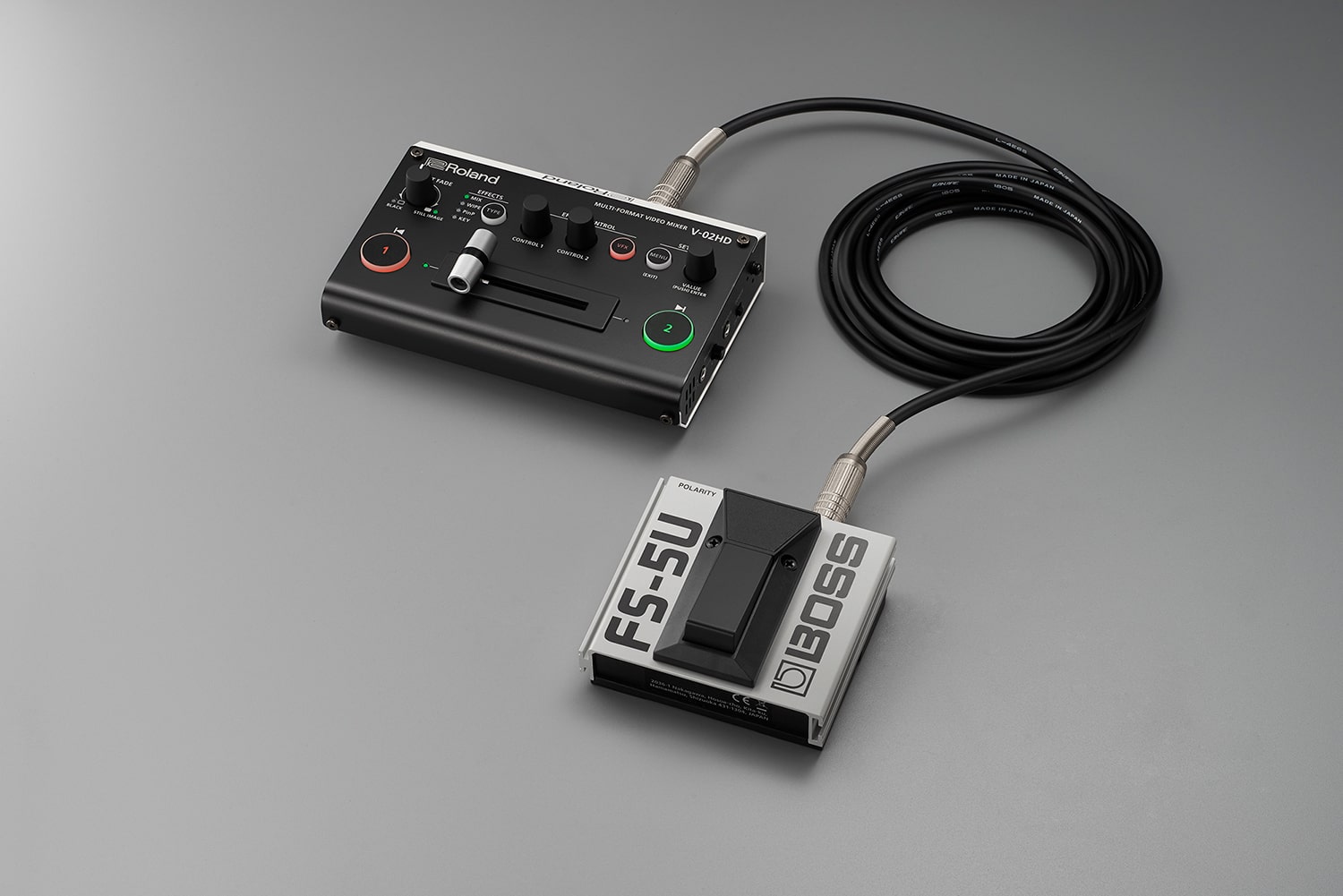

С помощью V-02HD можно принимать по HDMI сигналы с двух камер и без возникновения каких бы то ни было видео- и аудиоартефактов передавать их на подключенные устройства записи или живой трансляции. Для переключения между камерами предусмотрены соответствующие регуляторы. Более того, чтобы не прерывать съемку, это можно делать с помощью ножного переключателя. Аудиосигналы обеих камер микшируются в V-02HD и мониторятся через выход для наушников. Результирующий микс внедряется в видео, которое выводится через разъем HDMI. V-02HD позволяет производить съемку с двух камер силами одного оператора, обеспечивая надежные запись или живое вещание с минимальными затратами.
Простое и плавное переключение между источниками сигнала
Переключение между источниками сигнала может превратиться в сущее наказание, если сигнал на основном экране постоянно пропадает, или компьютер оказывается неспособным обработать входной сигнал неприемлемого формата. V-02HD решает проблему согласования компьютеров и дисплеев, обеспечивая вывод сигнала на экран с высоким разрешением с глубиной цвета 10 бит и субдискретизацией цветового пространства 4:4:4. Переключение между источниками сигнала осуществляется всего лишь с помощью пары кнопок. Так что сделать это на профессиональном уровне сможет каждый, даже оператор, который видит V-02HD впервые.
Согласование форматов входов и выходов
Если два устройства оборудованы разъемами HDMI, это вовсе не означает, что они совместимы между собой, особенно если речь идет о видеосигналах различного разрешения. Например, формат выходного сигнала планшета может не соответствовать формату дисплея, на который он должен выводиться. Схемы масштабирования входа и выхода в V-02HD позволяют работать с сигналами разрешений SD, HD и компьютерного, чтобы гарантировать их успешное согласование с форматом, поддерживаемым принимаемым устройством.
С каким аудио удобнее работать, внедренным в видео или извлеченным из него? А почему бы не предоставить возможность использования обоих?
V-02HD позволяет не только внедрять аналоговое аудио в сигнал HDMI для его записи или передачи в живой эфир, но и извлекать аудио из сигнала HDMI для передачи на внешнее аудиоустройство, например, микшер. Большинство конвертеров поддерживает только цифровое аудио, либо работает только с внедренным или извлеченным, но не с обоими. А вот V-02HD позволяет использовать все выше перечисленные.
Встроенный инструментарий для настройки аудио
V-02HD комплектуется бортовым трехполосным эквалайзером и реализует функции динамической обработки. Так что можно довести состояние аудио до оптимального, не передавая его на внешний микшер. Встроенная библиотека содержит пресеты, настроенные на наиболее часто используемые сценарии производства видеопродукции, среди которых интервью, аудиозапись окружающих фоновых звуков, съемка фильма на открытом воздухе с подавлением шума ветра. Этот инструментарий поддерживает работу даже с сигналами HDMI, так что можно настраивать аудио, не конвертируя его из цифрового формата в аналоговый.
Ситуация — необходим еще один вход
Очень неприятно, когда в коммутаторе не хватает еще одного входа, а все возможные ресурсы заполучить его уже иссякли. V-02HD комплектуется двумя входами с исключительно низкой латентностью, что позволяет включать в систему дополнительные камеры без увеличения задержки передачи их сигналов. А глубина цвета 10 бит и субдискретизация цветового пространства 4:4:4 обеспечивают передачу сигнала без понижения его качества.
Работающие в режиме реального времени эффекты профессионального уровня
Обработка стандартными эффектами с помощью программных пакетов редактирования становится все более простой и доступной. Однако для реализации более сложных, например, размытие лица человека в целях конфиденциальности, требует времени и достаточно глубокого знания программного видеоредактора. Или как быть, если требуется обработать эффектом непосредственно выходной сигнал с камеры и записать результат? V-02HD поддерживает работу 14 эффектов в режиме реального времени с возможностью настройки их параметров для получения требуемого результата, а также 5 дополнительных композиционных эффектов, позволяющих добавлять титры, использовать зеленый фон в эффекте замещения или создавать вложенные экраны с помощью эффекта "картинка в картинке" (PinP).
Заставка
Если вывести на экран сигнал источника не удается, будь то во время презентации, или когда один докладчик завершил свою, а второй еще не начал, последнее, что бы вам хотелось увидеть на дисплее, это черный экран, а еще хуже — информацию, которая не предназначена для публичного просмотра. Теперь эта проблема решена. Достаточно подключить между коммутатором, не предусматривающим работу со статичными изображениями, и дисплеем V-02HD с загруженной в память последнего неподвижной картинкой. И в случае необходимости переключиться на ее трансляцию.
Технические характеристики Roland V-02HD
Видео
Обработка видео
4: 4: 4 (Y / Pb / Pr), 10-бит
Входные разъемы
INPUT 1--2: Тип HDMI A x 2
* Поддержка HDCP
* Поддержка нескольких форматов
Выходные разъемы
PROGRAM OUT: Тип HDMI A
PREVIEW OUT: Тип HDMI A
* Поддержка HDCP
* Поддержка нескольких форматов
Входные форматы
480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p
720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i
1080 / 59,94p, 1080 / 50p
VGA (640 x 480/60 Гц), SVGA (800 x 600/60 Гц), XGA (1024 x 768/60 Гц)
WXGA (1280 x 800/60 Гц), FWXGA (1366 x 768/60 Гц)
SXGA (1280 x 1024/60 Гц), SXGA + (1400 x 1050/60 Гц)
UXGA (1600 x 1200/60 Гц), WUXGA (1920 x 1200/60 Гц)
* Частота обновления - это максимальное значение каждого разрешения.
* Соответствует CEA-861-E, версии VESA DMT версии 1.0.
* 1920 x 1200/60 Гц: уменьшение гашения
* Частоту кадров видеосигнала можно выбрать в меню SYSTEM (59,94 Гц или 50 Гц).
Форматы вывода
480 / 59,94p, 576 / 50p
720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i
1080 / 59,94p, 1080 / 50p
SVGA (800 x 600/60 Гц), XGA (1024 x 768/60 Гц)
WXGA (1280 x 800/60 Гц), FWXGA (1366 x 768/60 Гц)
SXGA (1280 x 1024/60 Гц), SXGA + (1400 x 1050/60 Гц)
UXGA (1600 x 1200/60 Гц), WUXGA (1920 x 1200/60 Гц)
* Соответствует версии VESA DMT версии 1.0 версии 11.
* Частота обновления выходного сигнала 800 x 600-1400 x 1050 составляет 75 Гц, когда настройка частоты кадров устройства составляет 50 Гц.
* 1920 x 1200/60 Гц: уменьшение гашения
Видеоэффекты
Переход: CUT, MIX (DISSOLVE), WIPE (9 типов)
Состав: PinP (ПЛОЩАДЬ, КРУГ, АЛМАЗ), КЛЮЧ (Ключ яркости, Ключ Chroma)
Визуальные эффекты (14 типов): MOZAIC, WAVE, RGB REPLACE, COLORPASS, NEGATIVE, COLORIZE, POSTERIZE, SILHOUETTE, EMBOSS, FINDEDGE, MONOCOLOR, HUE OFFSET, SATURATION OFFSET, VALUE OFFSET
Другие: Отразить по горизонтали, Отразить по вертикали, Захват неподвижных изображений, Воспроизведение неподвижных изображений, Выходное затухание (Аудио, Видео: БЕЛЫЙ или ЧЕРНЫЙ), Выход тестового шаблона
Аудио
Обработка аудио
Частота дискретизации: 24 бит / 48 кГц
Аудио форматы
Линейный PCM, 24 бит / 48 кГц, 2ch
Входные разъемы
INPUT 1--2: HDMI Тип A x 2
AUDIO IN: Стерео миниатюрный тип
Выходные разъемы
PROGRAM OUT: Тип HDMI A
PREVIEW OUT: Тип HDMI A
ТЕЛЕФОНЫ: Стерео миниатюрный тип
Уровень ввода
AUDIO IN: -10 dBu (максимум: +8 dBu)
Входное сопротивление
AUDIO IN: 45 кОм
Выходной уровень
ТЕЛЕФОНЫ: 92 мВт + 92 мВт (32 ома)
Выходное сопротивление
ТЕЛЕФОНЫ: 10 Ом
Аудиоэффекты
Задержка, фильтр высоких частот, компрессор, шумоподавитель, эквалайзер, многодиапазонный компрессор, ограничитель, выход тестового сигнала
Другое
Другие разъемы
USB MEMORY: тип USB B (для резервного копирования с ПК)
CTL / EXP: 1/4-дюймовый тип телефона TRS
Другие функции
Предустановленная память (8 типов)
Функция блокировки панели
EDID эмулятор
Автоматическое сканирование
Обнаружение автоматического ввода
Источник питания
Адаптер переменного тока
Текущий ничья
1.1 A
Потребляемая мощность
10,0 Вт
Рабочая Температура
От +0 до +40 градусов Цельсия
+32 до +104 градусов по Фаренгейту
Размеры
160 (W) x 108 (D) x 51 (H) мм
6-5 / 16 (W) x 4-1 / 4 (D) x 2-1 / 16 (H) дюймов
Вес (без адаптера переменного тока)
0,6 кг
1 фунт 6 унций
аксессуары
Руководство по запуску
Сетевой адаптер
Шнур питания
Крючок
Опции (продаются отдельно)
Ножной переключатель: BOSS FS-5U, FS-6, FS-7
Педаль экспрессии: EV-5, BOSS FV-500L, FV-500H
